Cara Mengukur Ukuran Bantalan: Panduan Lengkap Langkah-demi-Langkah

Untuk mengukur ukuran bantalan, Anda memerlukan tiga angka: the diameter dalam (lubang) , itu diameter luar (OD) , dan itu lebar . Gunakan jangka sorong untuk mengukur setiap dimensi secara langsung pada bantalan, atau baca nomor komponen yang dicetak pada bantalan dan pecahkan kodenya menggunakan bagan lubang standar. Ketiga pengukuran ini, yang dicatat dalam milimeter atau inci, adalah semua yang diperlukan untuk mengidentifikasi bantalan pengganti atau memesan bantalan yang cocok dari katalog.

Bearing terlihat sederhana dari luar, namun ketidakcocokan ukuran lubang bahkan setengah milimeter dapat menghalangi komponen pengganti untuk memasang poros atau housing sama sekali. Panduan ini menjelaskan dengan tepat cara mengukur ukuran bantalan dengan benar, alat yang diperlukan, cara memecahkan kode nomor suku cadang bantalan, dan kesalahan yang paling sering menyebabkan pemesanan suku cadang yang salah.

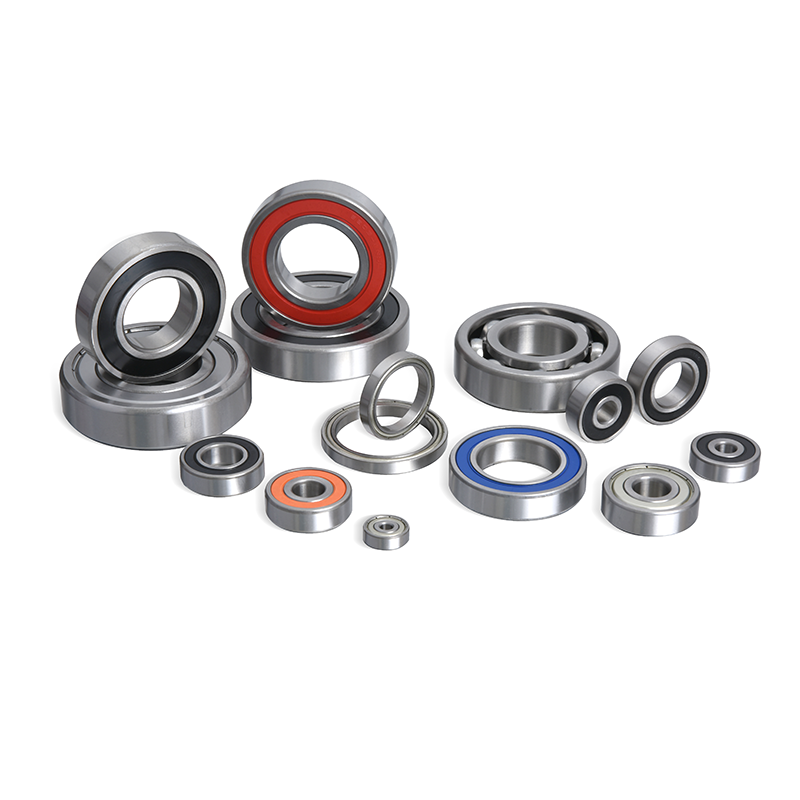

Tiga Dimensi Inti Setiap Bantalan

Setiap bantalan elemen gelinding, apakah itu bantalan bola atau bantalan rol, ditentukan oleh tiga dimensi batas yang sama yang ditetapkan berdasarkan standar internasional. ISO 15:2017 untuk bantalan bola metrik dan Standar ABMA 9 di Amerika Serikat. Mengetahui apa yang diwakili oleh setiap dimensi adalah langkah pertama dalam mengukur ukuran bantalan dengan benar.

Diameter Dalam (Diameter Lubang)

Diameter lubang adalah lubang di tengah bantalan yang dilewati poros. Ini adalah satu-satunya dimensi yang paling kritis, karena jika lubang tidak sesuai dengan diameter poros, bantalan tidak dapat dipasang. Ukuran lubang biasanya berkisar dari 3 mm pada bantalan mini hingga lebih dari 200 mm pada bantalan industri.

Diameter Luar (OD)

Diameter luar adalah pengukuran di tepi luar bantalan, tempatnya berada di dalam rumahan. OD harus sesuai dengan lubang housing dengan cukup tepat untuk memasang bantalan tanpa kelonggaran atau gangguan yang berlebihan.

Lebar (atau Tebal)

Lebar mengacu pada jarak dari satu permukaan bantalan ke permukaan lainnya, diukur sepanjang sumbu rotasi. Pada bantalan dorong, dimensi ini terkadang disebut tinggi, bukan lebar, namun diukur dengan cara yang sama.

Dimensi	Apa yang Diukurnya	Alat Khas	Rentang Umum
Lubang (Diameter Dalam)	Diameter lubang sisi poros	Kaliper bagian dalam, kaliper digital	3mm hingga 200mm
Diameter Luar	Diameter permukaan sisi rumahan	Kaliper luar, kaliper digital	8mm hingga 350mm
Lebar	Jarak antara kedua wajah	Pengukur kedalaman, rahang kaliper	2mm hingga 90mm

Tabel 1. Tiga dimensi batas yang ditentukan berdasarkan ISO 15:2017 dan ABMA Standard 9 untuk bantalan bola radial.

Alat yang Diperlukan untuk Mengukur Ukuran Bantalan Secara Akurat

Kaliper digital adalah alat paling praktis untuk mengukur ukuran bantalan bagi sebagian besar pengguna, menawarkan pembacaan yang akurat hingga 0,02 mm. Untuk pekerjaan dengan toleransi yang lebih ketat, mikrometer atau pengukur lubang meningkatkan presisi lebih lanjut.

Kaliper Digital dan Vernier

Kaliper digital mengukur lubang, diameter luar, dan lebar dalam satu alat dengan beralih antara rahang luar, rahang dalam, dan batang kedalaman. Kaliper digital biasanya membaca hingga resolusi 0,01 mm atau 0,0005 inci, sedangkan jangka sorong tradisional dibaca secara manual hingga resolusi sekitar 0,05 mm.

Mikrometer Luar dan Dalam

Mikrometer menawarkan akurasi yang lebih tinggi daripada kaliper, seringkali dalam kisaran 0,001 mm, menjadikannya alat pilihan untuk bantalan presisi yang digunakan pada spindel, kotak roda gigi, atau komponen ruang angkasa yang mengutamakan toleransi penumpukan.

Bagan Angka Bantalan

Jika bantalan masih memiliki nomor bagian yang terbaca pada pelindung atau cincinnya, bagan nomor bantalan dapat menggantikan pengukuran fisik seluruhnya, karena nomor itu sendiri mengkodekan seri lubang, OD, dan lebar.

Alat	Akurasi Khas	Kasus Penggunaan Terbaik	Batasan
Kaliper Digital	±0,02mm	Lubang umum, OD, pemeriksaan lebar	Tergantung baterai
Kaliper Vernier	±0,05mm	Pengukuran lapangan, tidak perlu baterai	Lebih lambat untuk membaca
Mikrometer	±0,001 mm	Verifikasi toleransi presisi	Rentang pengukuran per alat terbatas
Bagan Nomor Bantalan	Tepat (jika terbaca)	Identifikasi cepat, tidak memerlukan alat	Tidak ada gunanya jika nomornya hilang

Tabel 2. Perbandingan alat umum yang digunakan untuk mengukur ukuran bantalan dan rentang akurasi tipikalnya.

Proses Langkah-demi-Langkah untuk Mengukur Bantalan

Mengukur bantalan dengan benar membutuhkan waktu kurang dari lima menit jika langkah-langkahnya diikuti secara berurutan. Proses di bawah ini berlaku untuk bantalan bola, bantalan rol, dan sebagian besar bantalan dorong.

1. Bersihkan bantalannya dengan kain kering atau udara bertekanan rendah untuk menghilangkan lemak, kotoran, atau karat yang dapat merusak pembacaan.
2. Periksa nomor komponen yang dicetak pada pelindung, cincin bagian dalam, atau permukaan cincin bagian luar sebelum melakukan pengukuran, karena hal ini dapat mengonfirmasi atau melewati proses manual.
3. Ukur lubangnya dengan membuka rahang bagian dalam kaliper di dalam cincin bagian dalam dan mengambil pembacaan pada dua titik yang berjarak 90 derajat, lalu membuat rata-rata jika berbeda.
4. Ukur diameter luar dengan menutup rahang luar kaliper di sekeliling cincin luar, sekali lagi memeriksa dua titik untuk memastikan kebulatan.
5. Ukur lebarnya menggunakan bilah pengukur kaliper atau dengan memegang bantalan di antara rahang luar pada sisinya.
6. Bulatkan ke ukuran standar terdekat , karena toleransi produksi berarti lubang "17 mm" dapat terbaca sebagai 16,98 mm atau 17,01 mm pada kaliper.
7. Periksa silang dengan diagram lubang untuk memastikan ketiga pengukuran tersebut sesuai dengan seri bantalan asli yang diproduksi dan bukan kesalahan pengukuran.

Cara Membaca Nomor Bantalan untuk Mengetahui Ukurannya

Kebanyakan bantalan metrik mengikuti sistem penomoran di mana dua digit terakhir nomor komponen menunjukkan ukuran lubang, berdasarkan rumus yang ditetapkan berdasarkan ISO 104 dan digunakan di seluruh industri. Untuk kode lubang dari 04 hingga 96, kalikan kode dua digit tersebut dengan 5 untuk mendapatkan diameter lubang dalam milimeter.

Misalnya bantalan bernomor 6203 memiliki kode bore "03", yang termasuk dalam rentang pengecualian di bawah 04, bukan aturan kalikan dengan 5. Kode bore 00 hingga 03 menggunakan nilai tetap, bukan rumus.

Kode Bor	Diameter Lubang	Contoh Nomor Bagian
00	10mm	6200
01	12mm	6201
02	15mm	6202
03	17mm	6203
04	20mm (4x5)	6204
10	50mm (10x5)	6210

Tabel 3. Kode lubang metrik standar berdasarkan ISO 104, menunjukkan bagaimana dua digit terakhir nomor bantalan diterjemahkan menjadi diameter lubang.

Nomor komponen lengkap 6203 juga menunjukkan lebih dari sekadar ukuran lubang: angka "6" di depan menunjukkan seri bantalan bola dalam alur satu baris, dan angka "2" sebelum kode lubang menunjukkan seri tugas ringan, artinya OD dan lebarnya mengikuti nilai standar OD 40 mm dan lebar 12 mm untuk kombinasi lubang dan seri yang tepat.

Pengukuran Bantalan Metrik vs Inci: Perbedaan Utama

Bantalan metrik diukur dalam milimeter dan mengikuti penomoran ISO, sedangkan bantalan berbasis inci diukur dalam pecahan atau inci desimal dan mengikuti konvensi penomoran ANSI/ABMA yang umum pada peralatan Amerika Utara yang dibuat sebelum standardisasi metrik menyebar secara global.

Fitur	Bantalan Metrik	Bantalan Inci
Satuan Pengukuran	Milimeter (mm)	Inci (dalam)
Standar Pemerintahan	ISO 15 / ISO 104	ABMA/ANSI
Wilayah Penggunaan Umum	Global, dominan di seluruh dunia	Peralatan warisan Amerika Utara
Gaya Penomoran	Kode bor x 5 rumus	Lubang pecahan (mis., 1/2 inci)
Dapat dipertukarkan	Tidak dapat langsung dipertukarkan dengan ukuran inci	Tidak dapat dipertukarkan secara langsung dengan ukuran metrik

Tabel 4. Perbedaan utama antara sistem pengukuran bantalan metrik dan inci.

Mencampur kedua sistem adalah salah satu kesalahan sumber yang paling sering terjadi. Lubang berukuran 19,05 mm secara matematis identik dengan 0,75 inci, namun bantalan itu sendiri akan memiliki nomor bagian yang berbeda tergantung pada standar produksinya, jadi mengubah nomor saja tidak cukup untuk mengonfirmasi kecocokan.

Cara Mengukur Bantalan Tanpa Angka yang Terlihat

Jika nomor bagian bantalan sudah aus atau sudah rusak dan hancur, ukurlah diameter poros dan lubang rumah secara langsung, bukan mengukur bantalan itu sendiri, karena kedua permukaan ini harus sama persis dengan lubang dan OD bantalan.

Ukur poros tempat bantalan duduk menggunakan jangka sorong luar, dan ukur lubang rumah menggunakan jangka sorong dalam atau pengukur teleskopik. Diameter poros sama dengan ukuran lubang bantalan, dan lubang rumah sama dengan OD bantalan, dalam toleransi kesesuaian yang ditentukan pabrikan. Lebarnya biasanya dapat diperkirakan dari celah yang tersisa di wadahnya atau dicocokkan dengan katalog pengganti menggunakan dua dimensi yang diketahui.

Kesalahan Umum yang Harus Dihindari Saat Mengukur Ukuran Bantalan

• Mengukur kotoran atau minyak penumpukan, yang menambah ketebalan palsu pada lubang atau pembacaan OD.
• Hanya mengambil satu titik pengukuran alih-alih memeriksa lubang atau OD pada dua sudut untuk mengetahui keausan yang tidak biasa.
• Membingungkan ukuran lubang dengan ukuran poros setelah poros sudah aus karena rotasi bantalan selama bertahun-tahun.
• Mencampur pembacaan metrik dan inci dengan membulatkan pembacaan 0,7874 inci menjadi "20mm" tanpa memeriksa apakah itu benar-benar merupakan bagian standar inci.
• Mengabaikan lebar bantalan seluruhnya dan pemesanan berdasarkan bore dan OD saja, yang dapat mengakibatkan bagian yang sesuai dengan poros dan housing tetapi meninggalkan celah atau mengganggu komponen yang berdekatan.

Pertanyaan yang Sering Diajukan

Apa cara termudah untuk mengukur ukuran bantalan tanpa kaliper?

Cara termudah tanpa jangka sorong adalah dengan membaca nomor bagian yang tertera pada pelindung bantalan dan mencarinya pada bagan lubang, karena nomor tersebut saja dapat menunjukkan lubang, OD, dan lebar tanpa alat ukur apa pun.

Mengapa pembacaan kaliper saya tidak sesuai dengan ukuran bantalan standar?

Pembacaan kaliper yang sedikit melenceng dari ukuran standar, seperti 16,98 mm, bukan 17 mm, biasanya mencerminkan toleransi manufaktur normal atau keausan kecil, bukan kesalahan pengukuran, dan harus dibulatkan ke ukuran lubang standar terdekat.

Bisakah saya menggunakan penggaris sebagai pengganti jangka sorong untuk mengukur ukuran bantalan?

Penggaris dapat memberikan perkiraan ukuran bantalan tetapi tidak cukup akurat untuk memesan pengganti, karena pembacaan penggaris biasanya hanya tepat sekitar 0,5 mm, yang dapat menjangkau perbedaan antara dua ukuran lubang standar yang berdekatan.

Bagaimana saya tahu apakah suatu bearing berukuran metrik atau inci?

Suatu bantalan disebut metrik jika nomor bagiannya mengikuti format kode lubang ISO seperti 6203 atau 6309, dan berukuran inci jika nomor tersebut mengacu pada sebutan pecahan atau desimal inci seperti yang digunakan dalam seri bantalan rol tirus.

Apakah lebar bantalan penting jika lubang dan OD sudah cocok?

Lebar tetap penting meskipun lubang dan OD cocok, karena bantalan yang terlalu sempit atau terlalu lebar dapat bergeser ke dalam rumahan atau gagal menempel pada bahu penahan, sehingga menyebabkan keausan dini atau kebisingan.
